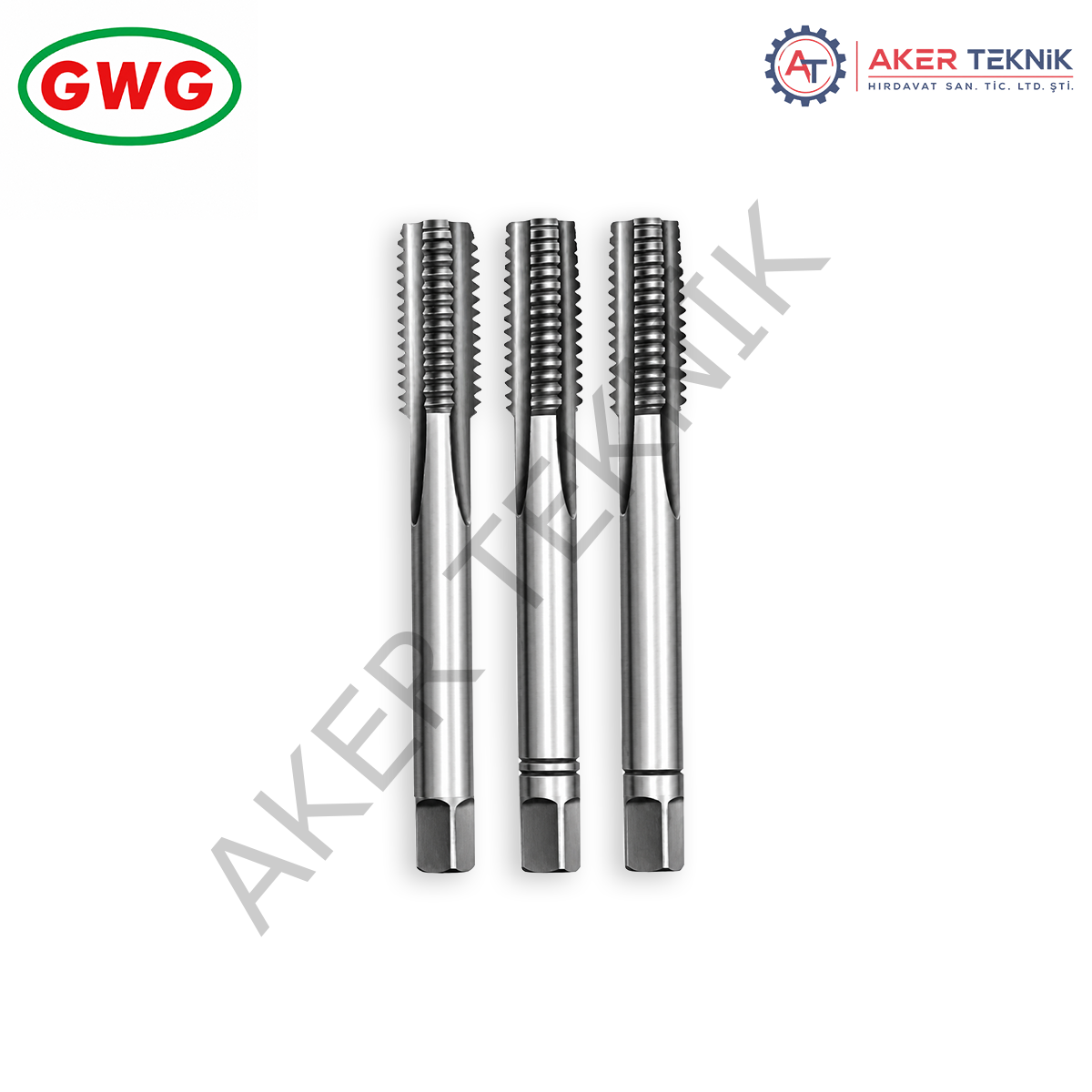

HSS DIN 352 3'lü el kılavuz takımı, standart metrik iç dişleri elle açmak için kullanılan kaba, ara ve son kılavuzdan oluşur. Üç kademeli kesim, talaş yükünü takımlar arasında paylaştırarak kontrollü ilerleme ve düzgün diş profili sağlar. HSS DIN 352 3'lü el kılavuz takımı; çelik, dökme demir ve uygun demir dışı metallerde kör veya boydan boya deliklerin işlenmesine uygundur. Düz kanallı yapısı ve kare tahrikli sapı sayesinde klasik kılavuz kollarıyla kullanılabilir.
Takım içeriği
-
Kaba kılavuz: Diş profilinin ilk bölümünü oluşturur ve kesme yükünün büyük kısmını alır.
-
Ara kılavuz: Açılan dişi genişleterek son ölçüye yaklaştırır.
-
Son kılavuz: Dişi tamamlar, temizler ve nihai ölçüsüne getirir.
Teknik özellikler
-
Ürün türü: Üç parçalı el kılavuz takımı
-
Takım malzemesi: HSS yüksek hız çeliği
-
Standart: DIN 352
-
Diş türü: Metrik ISO normal diş
-
Diş profili açısı: 60°
-
Tolerans sınıfı: Genellikle ISO 2 / 6H
-
Kanal yapısı: Düz kanallı
-
Kesme yönü: Sağ kesim
-
Kullanım yöntemi: Kılavuz koluyla manuel kullanım
-
Sap yapısı: Silindirik sap ve kare tahrik
-
Delik türü: Kör ve boydan boya delikler
-
Ölçü aralığı: DIN 352 standardında M1–M68; ürün seçenekleri üreticiye göre değişebilir
-
Yüzey: Genellikle kaplamasız, taşlanmış kesici ağız
Kılavuz kademeleri
| Kademe | DIN tanımı | Giriş uzunluğu | Görevi |
|---|---|---|---|
| Kaba kılavuz | V / Form A | 6–8 diş | İlk kesimi gerçekleştirir |
| Ara kılavuz | M / Form D | Yaklaşık 4–5 diş | Dişi genişletir |
| Son kılavuz | F / Form C | 2–3 diş | Dişi son ölçüsüne getirir |
Yaygın metrik ölçüler
| Diş ölçüsü | Hatve | Önerilen matkap çapı |
|---|---|---|
| M3 | 0,50 mm | 2,50 mm |
| M4 | 0,70 mm | 3,30 mm |
| M5 | 0,80 mm | 4,20 mm |
| M6 | 1,00 mm | 5,00 mm |
| M8 | 1,25 mm | 6,80 mm |
| M10 | 1,50 mm | 8,50 mm |
| M12 | 1,75 mm | 10,20 mm |
| M14 | 2,00 mm | 12,00 mm |
| M16 | 2,00 mm | 14,00 mm |
| M18 | 2,50 mm | 15,50 mm |
| M20 | 2,50 mm | 17,50 mm |
Kullanım alanları
-
Makine ve ekipman bakım işlemleri
-
Metal parçalarda yeni iç diş açma
-
Hasarlı dişlerin temizlenmesi ve yenilenmesi
-
Kalıp, aparat ve fikstür üretimi
-
Otomotiv bakım ve onarım uygulamaları
-
Atölye, montaj ve prototip çalışmaları
-
Çelik, dökme demir, pirinç ve uygun alüminyum alaşımlarının işlenmesi
Ürün avantajları
-
Üç kademeli kesim sayesinde kesme kuvvetini azaltır.
-
Elle kontrollü ve hassas diş açılmasına yardımcı olur.
-
HSS yapısı iyi aşınma direnci ve takım ömrü sunar.
-
Kör ve boydan boya deliklerde kullanılabilir.
-
Standart kılavuz kollarıyla uyumludur.
-
Kırılma riskini azaltan kademeli çalışma imkânı sağlar.
-
Standart metrik bağlantı elemanlarına uygun diş üretir.
Kullanım önerileri
Diş ölçüsüne uygun matkapla delik açılmalı ve delik ağzına hafif pah verilmelidir. Kaba, ara ve son kılavuz sırasıyla kullanılmalıdır. Kılavuz deliğe dik tutulmalı; birkaç tur ilerlemeden sonra talaşı kırmak için yaklaşık çeyrek tur geri çevrilmelidir. Uygun kesme yağı kullanılması sürtünmeyi, aşınmayı ve kırılma riskini azaltır.
Standart HSS modellerin işleyebileceği malzeme dayanımı üreticiye göre yaklaşık 800–950 N/mm² arasında değişebilir. Paslanmaz veya yüksek dayanımlı malzemeler için HSS-E/HSSE-Co kılavuz tercih edilmesi önerilir.
