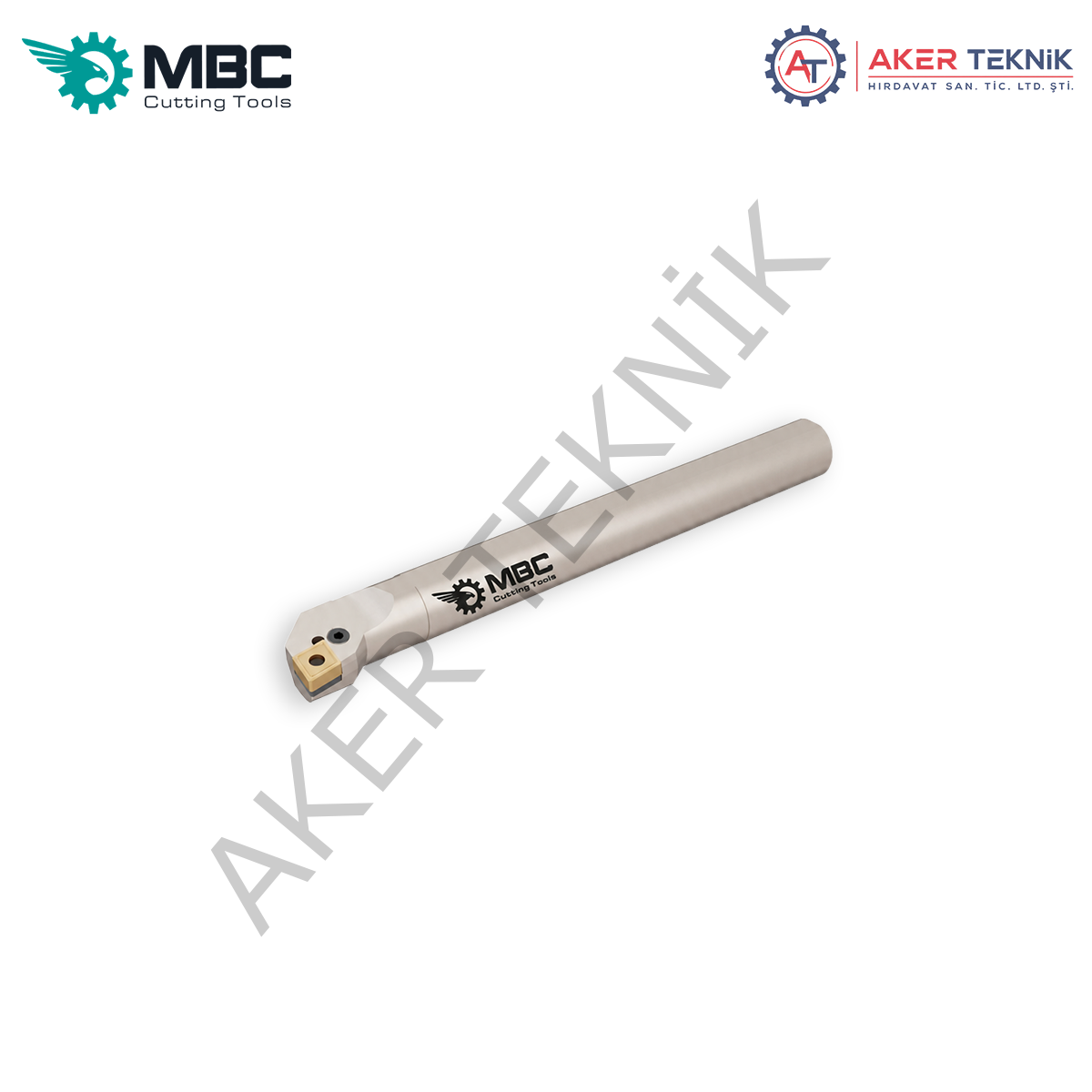

PCLNR iç çap tornalama kateri, 80° eşkenar dörtgen biçimli negatif CNMG kesici uçlarla çalışan, 95° yanaşma açısına sahip P-sistem bor barasıdır. Pim ve levye mekanizması kesici ucu merkez deliğinden yuvasına çekerek güvenli konumlandırma ve rahat talaş akışı sağlar. PCLNR iç çap tornalama kateri; delik büyütme, boyuna tornalama ve iç omuz işleme operasyonlarında kullanılır. Sağ yönlü PCLNR ve sol yönlü PCLNL modelleri, farklı şaft çapları ve uç ölçüleriyle CNC ve üniversal tornalara uyarlanabilir.
PCLNR kodunun anlamı
-
P: Pim veya levye üzerinden mekanik uç sıkma sistemi
-
C: 80° eşkenar dörtgen kesici uç
-
L: 95° yanaşma açısına sahip kater geometrisi
-
N: 0° boşluk açılı negatif kesici uç
-
R: Sağ yönlü çalışma
-
L modeli: Sol yönlü modeller PCLNL olarak adlandırılır.
Teknik özellikler
-
Kater türü: İç çap tornalama bor barası
-
Bağlama sistemi: P-sistem pim ve levye sıkma
-
Yanaşma açısı: 95°
-
Uyumlu uç ailesi: CNM. tipi negatif uçlar
-
Yaygın kesici uçlar: CNMG 0903, CNMG 1204, CNMG 1606 ve CNMG 1906
-
Çalışma yönü: PCLNR sağ, PCLNL sol
-
Şaft çapları: Modele göre 16–50 mm
-
Minimum işleme çapı: Modele göre yaklaşık 20–63 mm
-
Gövde seçenekleri: Standart çelik ve modele bağlı içten soğutmalı gövde
-
Tezgâh uyumluluğu: CNC ve üniversal torna tezgâhları
-
Operasyon türü: Orta ve kaba talaş kaldırma
Yaygın ölçü seçenekleri
| Kater kodu | Şaft çapı | Toplam boy | Minimum delik | Uyumlu uç |
|---|---|---|---|---|
| S16P PCLNR/L 09 | 16 mm | 170 mm | ≥20 mm | CNM. 0903 |
| S20R PCLNR/L 09 | 20 mm | 200 mm | ≥25 mm | CNM. 0903 |
| S25S PCLNR/L 09 | 25 mm | 250 mm | ≥32 mm | CNM. 0903 |
| S25S PCLNR/L 12C | 25 mm | 250 mm | ≥32 mm | CNM. 1204 |
| S32T PCLNR/L 12C | 32 mm | 300 mm | ≥40 mm | CNM. 1204 |
| S40U PCLNR/L 12C | 40 mm | 350 mm | ≥50 mm | CNM. 1204 |
| S50V PCLNR/L 12C | 50 mm | 400 mm | ≥63 mm | CNM. 1204 |
CNM. 1606 ve CNM. 1906 uçlar için daha büyük uç yuvasına sahip PCLNR modelleri de bulunmaktadır.
Kullanım alanları
-
Delik büyütme
-
Boyuna iç çap tornalama
-
İç omuz oluşturma
-
Kademeli delik işleme
-
İç yüzeylerin kaba ve orta işlenmesi
-
Çelik, paslanmaz çelik ve dökme demir uygulamaları
-
CNC seri üretim operasyonları
Ürün avantajları
-
95° yanaşma açısıyla iç çap ve omuz işlemede kullanılabilir.
-
Levye mekanizması kesici ucun güvenli biçimde konumlanmasını sağlar.
-
Üst yüzeyin açık olması kontrollü talaş tahliyesini destekler.
-
Negatif ve çift taraflı CNMG uçlarla ekonomik kullanım sunar.
-
Sağ ve sol yönlü modelleri bulunur.
-
Farklı şaft çapları sayesinde çeşitli delik ölçülerine uyarlanabilir.
-
Kesici uç değişimi hızlı ve pratiktir.
Seçim sırasında dikkat edilmesi gerekenler
Kater seçiminde işlenecek deliğin çapı, minimum işleme çapından büyük olmalıdır. Uç ölçüsü kater kodunun sonundaki 09, 12, 16 veya 19 değeriyle eşleşmelidir. Takım çıkıntısı titreşimi azaltmak amacıyla mümkün olduğunca kısa tutulmalı; içten soğutma, sağ-sol yön ve uyumlu kesici uç kalitesi sipariş öncesinde kontrol edilmelidir.
